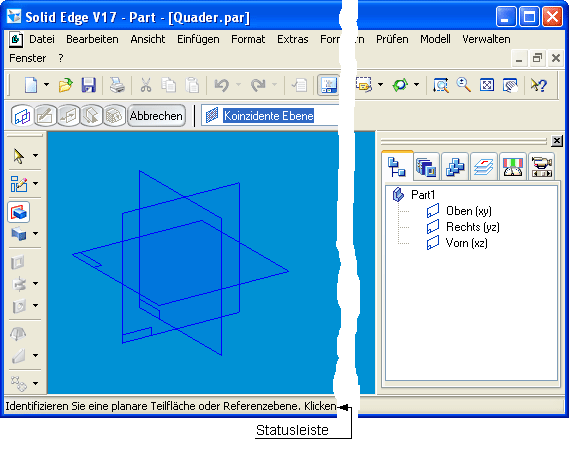

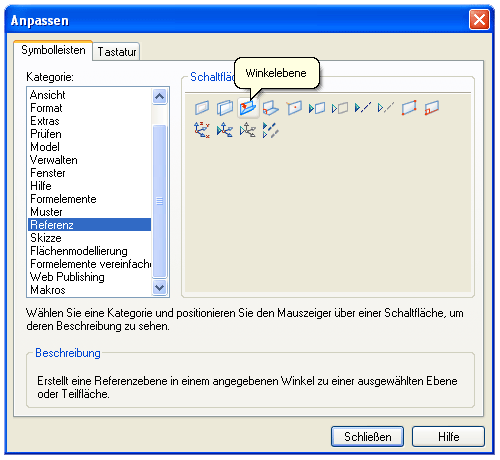

Referenzebene Referenzebenen sind in Solid Edge die Ebenen, auf denen konstruiert wird. Die Arbeit in Solid Edge beginnt meist mit der Konstruktion eines 3D-Teiles in der Anwendung Part. Mit Menu -> Datei -> Neu -> Neu -> Allgemein -> Normal.par -> OK erzeugt man eine neue Part Datei und hat dann etwa folgendes Erscheinungsbild. Im Arbeitsfenster sehen wir auf blauem Hintergrund drei Referenzebenen. Die Namen dieser drei Referenzebenen sind in der EdgeBar eingetragen. Diese drei Referenzebenen werden in der ISO Ansicht dargestellt. Wenn sie mit dem Mauszeiger (in EdgeBar) auf den Namen einer Referenzebene fahren, so ändert diese Referenzebene im Arbeitsfenster ihre Farbe. Wenn Sie im Arbeitsfenster mit dem Mauszeiger auf eine Referenzebene fahren, so wird deren Name in der EdgeBar eingerahmt. Diese drei Referenzebenen definieren in eindeutiger Weise ein Koordinatensystem, Modellbereich genannt. Frühere CAD-Systeme haben das Koordinatensystem angezeigt, in welchem konstruiert wird. Referenzebenen als Konstruktionsebenen besitzen bei Anwendern eine höhere Akzeptanz als Koordinatensysteme und sie besitzen den Vorteil, dass sie leichter und klarer angezeigt werden können. Um sich mit den Referenzebenen vertrauter zu machen, können Sie die Ansicht im Arbeitsfenster drehen. Drehen können Sie die Ansicht, indem Sie eine der vier Pfeiltasten auf der Tastatur drücken. Gedreht wird um die Waagrechte oder Senkrechte im Fenster. Auf der Hauptsymbolleiste gibt es einen Befehl Drehen. Wenn Sie diesen Befehl anwählen, dann erscheint im Arbeitsfenster ein Dreibein. Lassen Sie dieses Dreibein zunächst unberücksichtigt, es darf kein Bein des Dreibeins markiert sein. Drücken Sie im Fenster die linke Maustaste und bewegen Sie (mit gedrückter Maustaste) den Mauszeiger. Machen Sie sich klar, wie Drehachse und Mausbewegung zusammengehören. Wenn Sie eine Achse des Dreibeins markieren, dann dreht sich die Ansicht um diese Achse. Die Markierung einer Achse können Sie aufheben, indem Sie im Nullpunkt des Dreibeins die linke Maustaste drücken. Machen Sie sich auch mit den Befehlen Ausschnittvergrößerung, Größe verändern, Einpassen und Ausschnitt verschieben vertraut. Referenzebenen selbst erstellen Es gibt eine Kategorie Referenz, in welcher alle Befehle zusammengefasst sind, die Referenzebenen und Koordinatensysteme betreffen. Das Fenster Anpassen erhalten Sie mit Menu -> Ansicht -> Symbolleisten -> Symbolleisten -> Symbolleisten -> Anpassen ->Anpassen. Das Erzeugen einer neuen Referenzebene zur Fortsetzung der Konstruktion ist ein elementarer Vorgang bei der Konstruktion mit Solid Edge. Darstellung der Referenzebenen Referenzebenen kann man sich schattiert darstellen lassen oder man kann sich nur deren Kanten, Rahmen zeigen lassen. Gewählt wird diese Anzeige bei Menu -> Extras -> Optionen -> Optionen -> Ansicht -> Referenzebenen schattieren. Farbe der Referenzebenen Die Farbe der Referenzebenen und die ihrer Kanten wird gewählt bei Menu -> Extras -> Optionen -> Optionen -> Farben -> Ebenen und -> Ebenenkanten. Alle Referenzebenen in einer Part Datei haben die gleiche Farbe. Größe der Referenzebenen Die Größe der drei vorgelegten Referenzebenen liegt zwischen 108 mm und 120 mm. Diese Vorgabe wird man verändern wollen, wenn man Teile konstruiert, die sehr klein (Uhrenindustrie) oder sehr groß (Schiffswerft) sind. Die Größe der Referenzebenen wird gewählt bei Menu -> Extras -> Optionen -> Optionen -> Allgemein -> Referenzebenenformat. Alle Referenzebenen einer Part Datei haben etwa die gleiche Größe. Die Größe kann nur in einer leeren Datei geändert werden und liegt dann für diese Datei fest.
